消防系統報警總線、消防系統聯動總線、消防系統設備控制總線的區別及應用？

消防系統報警總線、消防系統聯動總線、消防系統設備控制總線是消防控制與報警的重要載體，這三個概念的區分尤為重要，此篇以此為探討！

根據《西藏火災報警控制器》 GB4717-2024術語可知：

消防系統報警總線是指在火災自動報警系統中，火災報警觸發器件與火災報警控制裝置之間傳送信息的通信線路。

消防系統聯動總線是指在火災自動報警系統中，消防聯動控制器或具有聯動控制功能的控制器與輸出模塊、輸入模塊、輸入／輸出模塊之間傳送信息的通信線路。

消防系統設備控制總線是指在火災自動報警系統中，消防聯動控制器或具有聯動控制功能的控制器通過消防聯動通信模塊與氣體滅火子系統、消防給水監控子系統、防排煙監控子系統、消防應急廣播和電話子系統、防火卷簾監控系統、防火門監控系統、消防應急照明和疏散指示系統等系統中的消防電氣控制裝置之間傳送信息的通信線路。

這三類總線在原理上的區別，根植于它們?cè)谙老到y(tǒng)中承擔的不同角色。以下將從通信目的、工作原理和核心技術三個層面解析：

簡單來說，它們遵循一個 “感知 -> 決策 -> 執行與協調” 的邏輯鏈條。

1. 消防系統報警總線

原理核心：周期性巡檢，采集“開關量”報警信號。

通信目的：作為系統的“感覺神經”， 任務是將所有火災探測器和手動報警按鈕的狀態實時、準確地報告給西藏火災報警控制器。

工作原理：

輪詢制：控制器通過報警總線，以特定的時間間隔（如毫秒級）依次向總線上每個設備發送一個“點名”信號，詢問其狀態。

應答機制：被“點到名”的設備會立刻回復自己的狀態碼。常見的狀態包括：“正?！保o(wú)火警）、“火警”、“故障”、“被屏蔽”等。

信號識別：探測器（如感煙、感溫）內部電路將物理參數（煙霧濃度、溫度）轉化為一個電信號。當這個信號超過預設閾值時，設備內部的微處理器會將自己的狀態標識從“正?！备臑椤盎鹁保⒃诒惠喸儠r(shí)將此狀態上報。

關鍵技術：

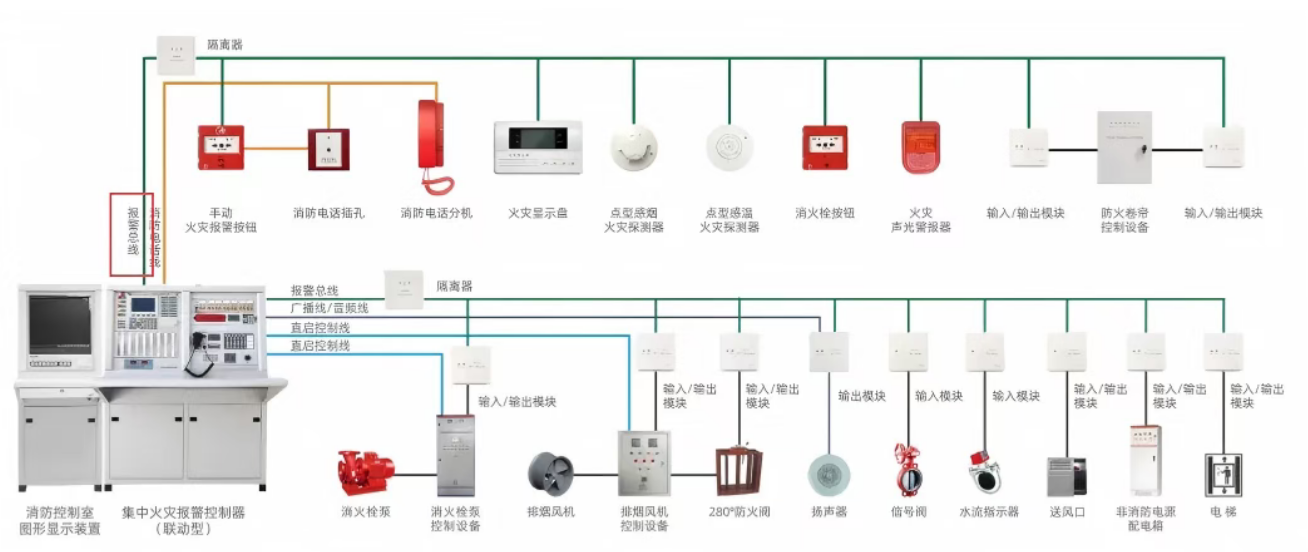

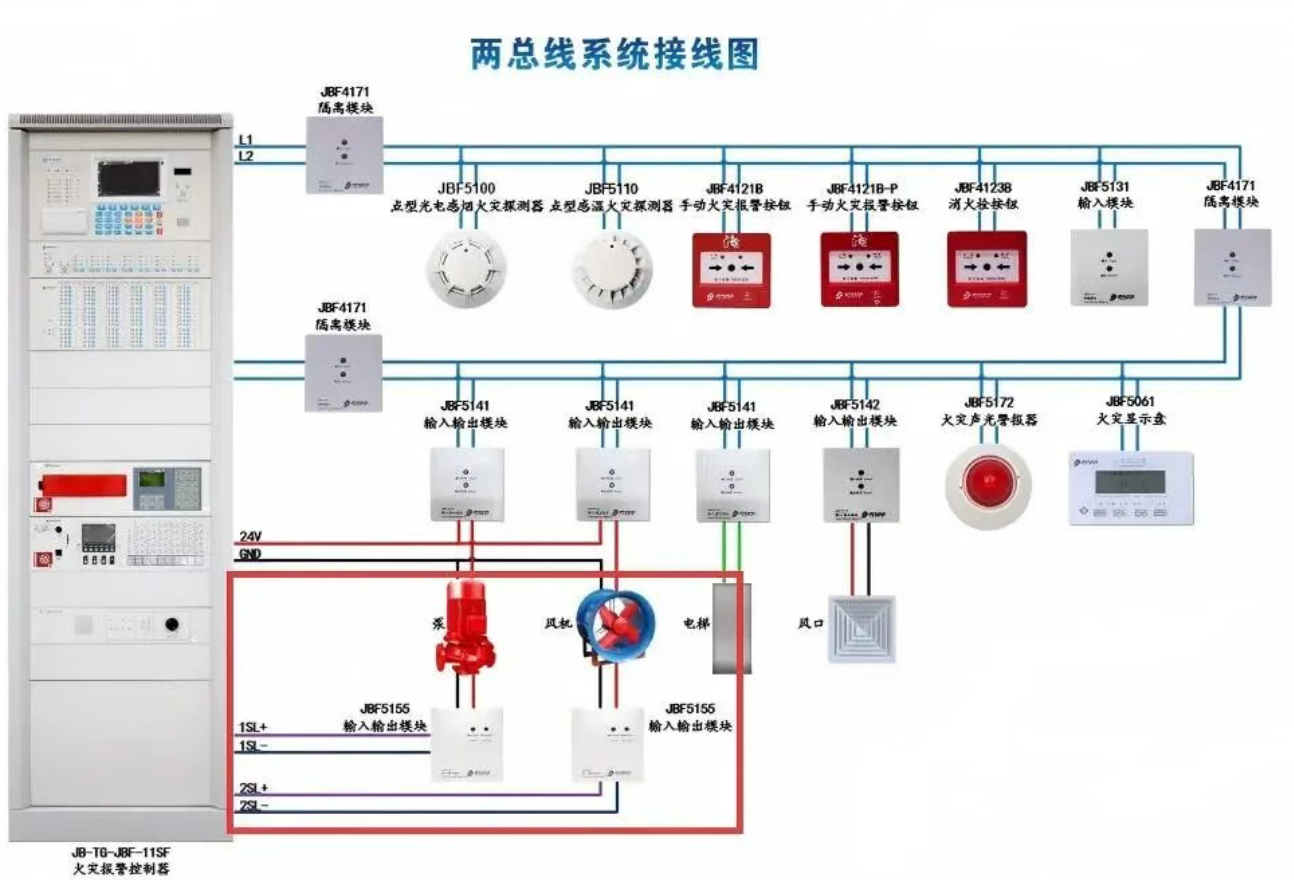

二總線技術：即用兩根線同時為設備供電（通常是DC 24V）并完成數據通信，極大簡化了布線。

地址編碼：每個探測器都有一個 地址碼（通過撥碼開關或電子編碼器設置），控制器通過地址碼來識別是“哪個房間”或“哪個位置”的設備報警。

2. 消防系統聯動總線

原理核心：雙向通信，傳輸“控制邏輯”指令。

通信目的：作為系統的“運動神經”，負責將控制器的聯動控制指令下達給現場的執行模塊，并接收這些模塊的動作反饋信號。

工作原理：

決策觸發：當控制器通過報警總線確認火警后，會按照預設的聯動邏輯程序（例如“1層大廳感煙報警 + 相鄰手動按鈕報警，則啟動本層聲光警報器、切除非消防電源、并下降防火卷簾”）進行計算。

指令尋址下發：控制器通過聯動總線，向需要?jiǎng)幼鞯妮斎?輸出模塊發送一條包含目標地址和動作命令的指令。例如：“地址為08的輸出模塊，請啟動（閉合無源觸點）?！?/p>

模塊執行與反饋：

輸出模塊：收到指令后，其內部繼電器動作，用大容量觸點（常開/常閉）去控制外部設備（如風機、水泵、卷簾門）的電源或控制回路。

輸入模塊：用于監視非編址設備（如水流指示器、壓力開關、防火閥）的狀態。當其監視的開關量狀態變化時，通過聯動總線將此變化（如“消火栓水泵已啟動”）反饋給控制器。

關鍵技術：

可靠的雙向通信協議：要求指令傳輸 可靠，且有反饋確認機制?？刂破靼l(fā)送指令后，會等待模塊的“執行成功”或“故障”反饋，若超時未收到，則報“模塊故障”。

聯動編程邏輯：這是消防系統的“大腦”邏輯，決定了系統自動化的程度和準確性。

3. 消防系統設備控制總線

原理核心：系統級互聯，協議轉換與命令分發。

通信目的：作為系統的“中樞協調神經”，負責連接消防報警主機與其他獨立的消防子系統控制器，實現跨系統的集中監控與協調聯動。

工作原理：

異構系統互聯：被控設備（如消防水泵、氣體滅火裝置、應急照明控制器）通常自帶一套功能完善的獨立控制柜和控制器。這些控制器有自己專用的通信協議（如Modbus、CAN、BACnet或私有協議）。

協議翻譯網關：消防主機和設備控制總線（通常通過一個通信網關/接口模塊實現）需要具備協議轉換功能。它將消防主機發出的標準聯動指令（如“啟動1#消防泵”），翻譯成目標子系統控制器能理解的專用協議報文。

命令與狀態同步：網關通過設備控制總線將翻譯后的指令發送給子系統控制器。同時，子系統控制器也將自身狀態（“水泵已運行”、“氣體滅火系統處于手動狀態”）通過總線實時上傳給消防主機，在主機的圖形界面上集中顯示。

關鍵技術：

開放或?qū)Ｓ玫耐ㄐ艆f(xié)議：要求消防主機或網關支持多種工業通信協議。

系統集成能力：這是實現“智慧消防”或大型建筑綜合消防管理的關鍵。它不再是控制單個設備，而是指揮和協調整個子系統。

總結與類比：一個完整的火警響應流程

假設大樓某處發生火情：

感知階段（報警總線）：

探測器（感煙）探測到煙霧 → 內部電路狀態改變 → 控制器通過報警總線輪詢到該探測器 → 控制器識別“08號感煙探測器報警”。

決策與指揮階段（聯動總線）：

控制器根據“08號報警”啟動預設邏輯 → 通過聯動總線向“22號輸出模塊”發送“啟動聲光警報器”指令 → 22號模塊繼電器動作，警報響起 → 模塊通過聯動總線反饋“動作完成”。

協調與執行階段（設備控制總線）：

控制器邏輯要求“啟動噴淋泵” → 控制器通過設備控制總線（及協議網關）向水泵控制柜的PLC發送“啟動1#泵”的Modbus指令 → 水泵控制柜執行啟動，并將“1#泵運行中”狀態通過同一總線返回 → 控制器圖形界面顯示水泵圖標變?yōu)檫\(yùn)行狀態。

核心原理要點

報警總線：原理是 “一問一答”的輪詢制，核心是地址識別和狀態采集。

聯動總線：原理是 “令行禁止”的主從控制，核心是可靠指令下發與動作反饋。

設備控制總線：原理是 “翻譯協調”的系統集成，核心是協議轉換和系統間數據交換。

這三套總線在物理上有時會合并（如現代智能系統常將報警與聯動總線合一），但在邏輯功能和通信原理上，它們始終保持著清晰的分工。

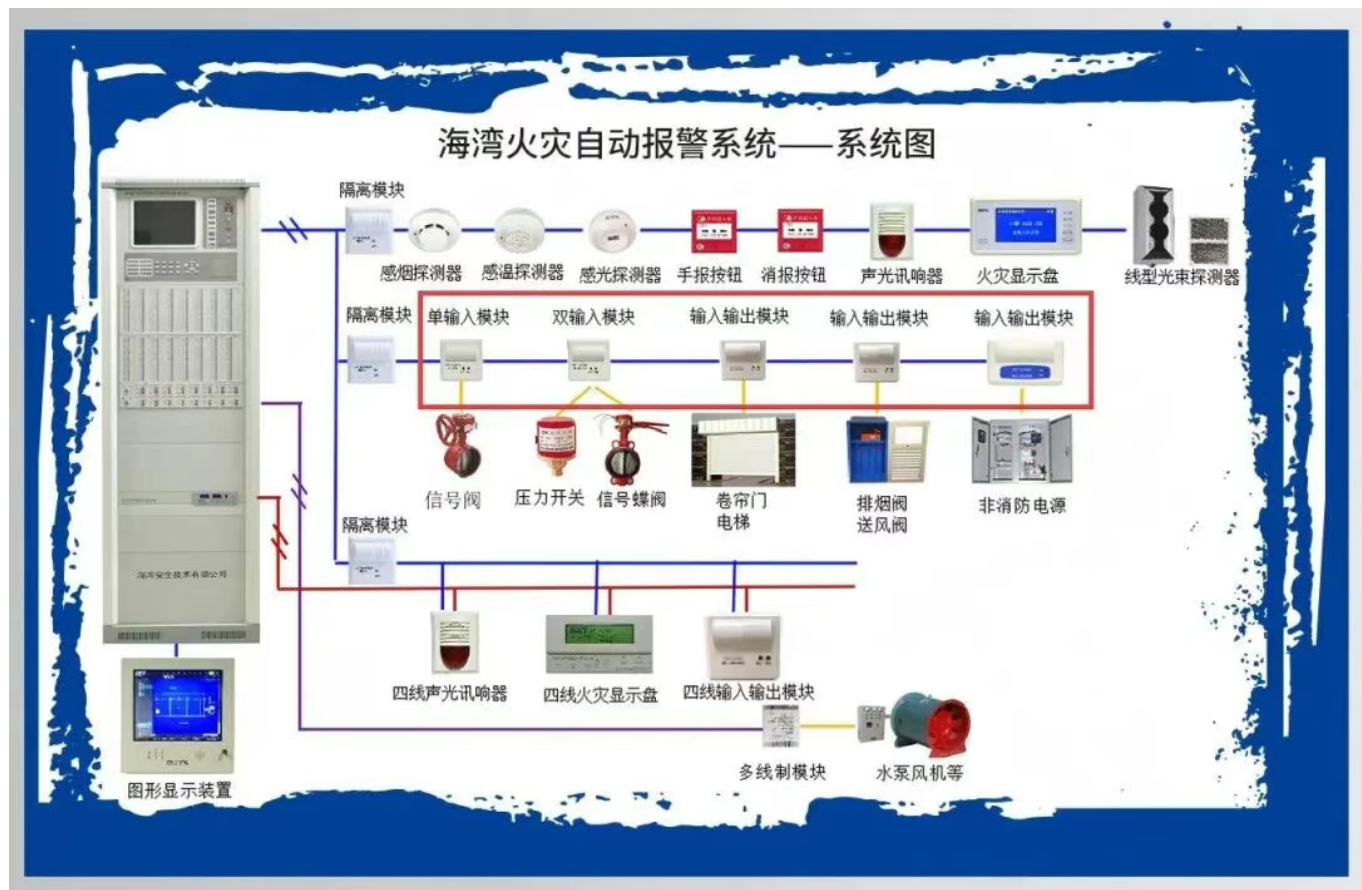

在消防系統中，報警總線、聯動總線和設備控制總線就像一套精密協作的神經系統，共同確保火災時的快速響應。下面的表格匯總了它們的核心區別：

設計與應用要點

了解三者的區別后，在實際應用中還有幾個關鍵點需要注意：

布線形式的選擇：總線系統主要有樹形和環形兩種布線方式。樹形結構布線簡單、成本較低，是目前主流方式；環形結構則可靠性更高，任何一點線路斷開不影響系統正常運行。

關鍵設備的冗余控制：對于消防水泵、防排煙風機等至關重要的設備，規范通常要求除了總線聯動控制外，還必須設置更直接的“多線制”手動控制作為備份，確保在總線系統失效時仍能遠程啟動這些設備。

獨立性要求：為確保通信的穩定和可靠， 標準規定消防系統設備控制總線應采用獨立的通信線路，不應與報警總線或聯動總線共用。

總結

簡單來說，你可以這樣理解它們的分工：

報警總線（FAbus） 負責報告：“哪里”起火了。

聯動總線（FCbus） 負責指揮：“做什么”來滅火。

設備控制總線（FECbus） 負責溝通：“兄弟們，按照預定方案行動！”
